YTC5000智能絕緣電阻測試儀的操作使用說明

返回打印來源：儀天成電力時間：2018/09/03 閱讀：次

YTC5000智能絕緣電阻測試儀是專業用來測試絕緣電阻的電力設備，內附高性能大容量充電電池，交直流兩用，并設有欠壓保護和電池過充保護。本絕緣電阻測試儀是通過對電力設備進行絕緣、吸收比、極化指數試驗，為系列絕緣試驗提供前期準確判斷。擁有重量輕，攜帶方便的特點，本產品三月包換，三年質保，終身保修，更有技術骨干上門指導。那么，儀天成電力設備有限公司就YTC5000這款絕緣電阻測試儀的使用方法做以下講解：
試驗前請接好測試線 測量接線圖：

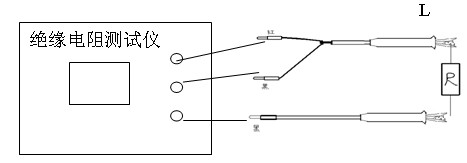

圖A

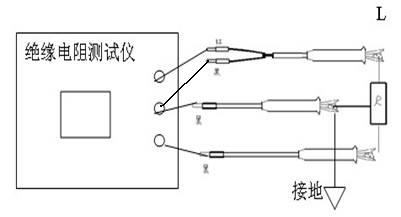

圖B
測量電氣產品的元件之間絕緣電阻時，可將“L”和“E”端接在任一組線頭上進行。如測量發電機相間絕緣時，三組可輪流交換，空出的一相應安全接地。（圖A）測量外殼接地起屏蔽作用的電器耐壓時如圖B。
測量絕緣電阻時， “L”端接被試品， “E”端接被試品外殼接“G”端來保護屏蔽部分或其他不參與測量的部分，以消除表面泄漏所引起的誤差。
1. 開啟電源，液晶屏顯示如圖：

2. 選擇功能鍵（R；R60/15S；R10/1min）任一功能進入電壓選擇：

按左移右移鍵選擇合適的電壓。

3. “R”選擇進入，完成電壓選擇后進入“絕緣電阻測試”：

此時按確認鍵（ENTER）進入“正在測試”，顯示測試電壓和電阻值。

上圖是儀表連續測試電阻值狀態，此時按確認鍵（ENTER）便停止測試，自動切斷高壓，進入是否保存提示如下圖：

按確認鍵（ENTER）自動保存數據，保存完后自動返回圖3-1，準備下次測試。如果不想保存直接按返回鍵可以返回到測試界面，準備再次測試電阻值。按復位鍵完成操作。
開機后直接按功能鍵“R60/15S”進入圖2，選擇電壓確認后進入“吸收比測試”準備：

按確認鍵（ENTER）進入測試，返回鍵退出。

正在測試，若想停止測試，按確認鍵停止測試。吸收比測試完畢后自動計算比值，進入是否保存提示。

按確認鍵（ENTER）進入保存，自動保存后轉入再次測試準備界面（圖 4-1），不保存直接按返回鍵轉入再次準備測試界面。

按復位鍵完成操作此項測試。

開機后按功能鍵“R10/1min”進入“極化指數測試”，測試方式同4“R60/15S測試”。

7. 按功能鍵“系統”（SYS）進入

在“查看記錄”下按確認（ENTER）進入

此時按左移右移鍵分別查看8組歷史數據，記錄包括測試的內容和測試時間。如圖

按左移右移鍵切換“查看記錄”數據

在“修改時間”功能按確認（ENTER）進入

按左移右移鍵修改內容，確認（ENTER）鍵確定并選擇下一個要修改值。返回鍵可以返回上級菜單。

復位完成設置。測試前請接好被試品（使用返回鍵是返回上級目錄菜單，復位鍵是儀表系統復位。測試異常時請關機或按復位鍵）
