如果電力電纜發生故障，就會造成大面積的停電，對正常的生活生產造成很大的困擾，因此需要在第一時間找出電纜故障的長度，然后對電纜進行維修，使用電纜故障測試儀的高壓沖閃法測量電纜的故障長度是一種非常有效的方法，本文就以YTC630A電纜故障測試儀為例，來給大家進行簡單的講解。

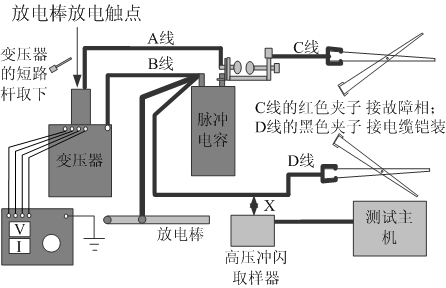

儀器的接線：
操作者按上圖接線，對電纜的故障相施加高壓大電流脈沖信號，讓故障點充分放電，在放電瞬間主機通過高壓沖閃取樣器獲取反射回波。操作者通過分析反射回波就可以測量電纜的故障長度。
接線方法：接線按上圖操作。有如下注意事項：
步驟1：用隨機配的ＡＢＣＤ 四條高壓線按圖2.10連接變壓器、脈沖電容、高壓放電球隙、故障電纜。
步驟2：紅夾子（Ｃ線）只能接到故障相上，若接到好相上要么被損壞電纜，要么不放電。
步驟3：如果變壓器為交直流實驗變壓器，變壓器的短路桿一定要取下，放在一邊。
步驟4：電源控制箱的地線要接好。
步驟5：在升壓之前將高壓放電球隙間距調節合適，球心對球心的距離1mm對應3KV的擊穿電壓（一般將此距離調到5-6mm）。一旦升壓，如需調節高壓放 電球隙間距，要首先切斷220V電源，然后用放電棒對電容充分放電。防止殘留電荷對傷及人身!
步驟6：用高壓沖閃線連接主機信號接口和高壓沖閃取樣器。高壓沖閃取樣器要盡量靠近上圖中的“D”連接線，這樣更容易接收故障信號。
步驟7：拆線之前一定要先切斷220V電源，然后用放電棒對電容充分放電。確保電容上面沒有殘余電量后再動手拆線。
步驟8：高壓放電時，故障點和高壓放電球隙都會產生強烈的火花放電，不要在可燃?xì)怏w環境中使用該設備。并且要確保整條電纜所在的位置附近都沒有可燃?xì)怏w或可燃物。
操作步驟：
步驟1：?jiǎn)?dòng)主機，長按面板上的“電源”開關，直到脈沖/沖閃燈亮為止。
步驟2：軟件自動啟動，點擊面板上的“復位”按鈕對內部測試電路復位。
步驟3：在軟件的左下角進行如下設置：
“采樣方式設置”選擇“高壓沖閃”。
“測試范圍”根據電纜的大致長度選擇，類似選擇萬用表的量程。
“測試速度/測試距離”選擇“測試距離”，同時選擇好電纜類型。
步驟4：通知電纜終端操作員將此相開路。
步驟5：按下“采樣”按鈕，這時主機正在等待高壓放電。
步驟6：順時針緩慢調節高壓放電發生器的電源控制箱的電壓控制旋鈕。同時監測電壓表輸出電壓。當聽到高壓放電球隙清脆的放電聲時，停止調節電壓控制旋鈕。這時，高壓放電發生器2~3秒后會再次放電，如此循環。
步驟7：當主機屏幕上出現一個周期性波形時，點擊一次“暫存”按鈕，波形被復制到波形分析區。
步驟8：關掉高壓放電發生器的電源，用放電棒尖端的金屬頭試探性接近圖2.10中的“放電棒放電觸點”，放電點與金屬頭之間開始會出現高壓拉弧現象，拉弧一段時間，當不再出現拉弧時，將放電棒的金屬頭靠在放電點上1分鐘，最后用放電棒的接地柱靠在放電點上30秒，確保電容充分放電。
步驟9：再分析剛剛采集到的故障波形，得到電纜的故障長度。
下圖就是對某一條故障電纜進行沖閃測試得到的波形，沖閃波形上沒有絕對的電纜始端，從波形的宏觀周期上面找到一個完整的周期，測量一個周期的距離就是電纜的故障長度D。
提示：故障點精確定位需要再次使用高壓放電發生器，因此完成高壓沖閃測試后，暫時不要拆除高壓連接線。只需將脈沖發生器的電源斷掉，用放電棒對電容放電，然后關掉主機。
使用電纜故障測試儀來查找電纜的故障點，需要使用者有比較豐富的經驗，而且使用人員在使用之前也應當熟讀產品使用說明書，嚴格按照說明書的方法來接線，這樣才能快速準確的查找電纜的故障點。
