打開試驗參數按鈕
保存試驗參數按鈕
數據復歸按鈕 用于將參數恢復到試驗前的初始值，能極大地方便于多次重復性試驗。
打開試驗報告按鈕 （功能同上述）
試驗停止按鈕 （功能同上述）
短路計算按鈕 （功能同上述）
啟動功率顯示界面按鈕 在“交流試驗”模塊中，可在試驗期間打開功率顯示界面，對比測試儀實際輸出的功率與現場表計測量的功率。
同步指示器 在“同期試驗”模塊中，可在試驗期間打開同步指示器直觀地觀察試驗的進行。
變量步增按鈕 “手動”試驗方式時，按此鍵手動增加變量的值一個步長量。其功能與測試儀鍵盤上的“↑”按鈕相同。該按鈕在自動試驗時無效，會自動成灰色。
變量步減按鈕 “手動”試驗方式時，按此鍵手動減小變量的值一個步長量。其功能與測試儀鍵盤上的“↓”按鈕相同。該按鈕在自動試驗時無效，會自動成灰色。
矢量圖 有些測試模塊因排版原因，放不下電壓電流矢量圖的顯示，則可通過此按鈕打開。
放大鏡 用于和縮小各模塊界面上的電流電壓矢量圖。
幫助按鈕 用于查看當前測試模塊的版本信息及其它。
對稱輸出按鈕 此按鈕的作用是使電流電壓量按對稱輸出，也就是說只需要改變任一相的值，其他的幾相會自動的根據對稱的3相交流量輸出幅值和相位，如果一相選擇可變的話，那么其他相也會相對應的為可變量。
恢復出廠參數設置 點擊該按鈕，能將界面上的各個試驗參數恢復到出廠的默認設置狀態，其功能等同于在“繼保”文件夾中刪除“para”文件夾。
切換到序分量輸出 是最新開發的一項功能。通過點擊此按鈕能切換到專門的序分量測試界面。要擁有此功能，必須滿足以下條件：1、當前運行的“交流試驗”界面的工具條中有這個按鈕；2、在“繼保”文件夾中有“三相交流試驗—按序分量輸出”這個文件。

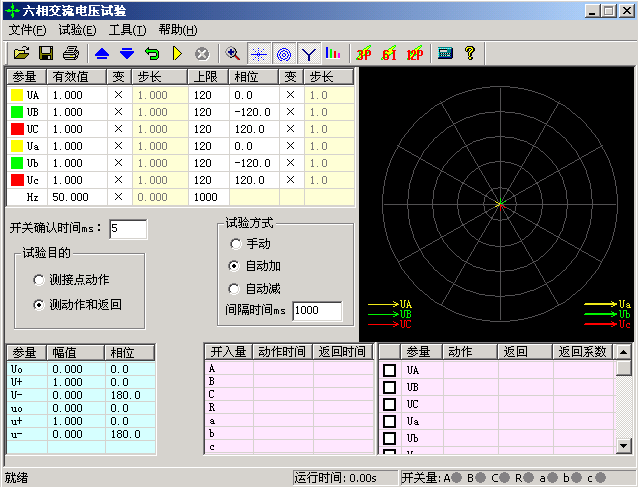

6相電壓測試界面 點擊此按鈕進入6相電壓測試界面。此時系統會提示“是否真的進入另一個測試程序”選擇確定進入6相電壓測試界面。其界面如右上圖示。（此時界面上會多出個3P按鈕，點擊此按鈕即返回上面所看到的3相系統的界面）。
6相電流測試界面 點擊此按鈕進入6相電流測試界面。此時系統會出現如上6U相同的提示，選擇確定后進入6相電流測試界面。
12相測試界面 點擊此按鈕進入12相（6相電流6相電壓）測試界面，按上述方法進入12相測試界面。
